激光振镜镜片介绍与应用解析

振镜镜片作为扫描振镜系统的关键部件，其性能直接影响到激光扫描的精度、速度和稳定性。镜片材料的选择在整个振镜系统设计中起着决定性作用，不同的应用场景对镜片材料的要求各异，需要综合考虑材料的光学、机械、热学等多方面性能。本文简单探讨振镜镜片材料的相关技术要点。

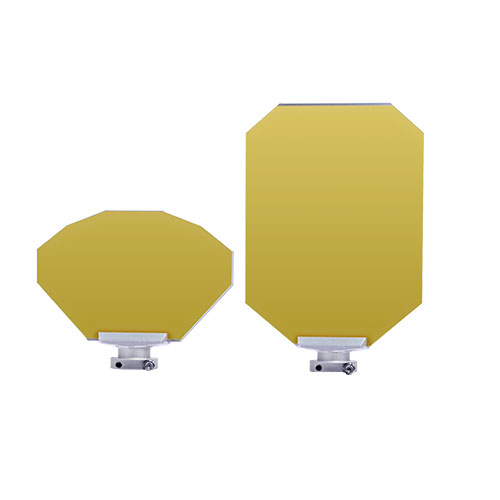

一、硅（Silicon）振镜镜片

硅镜片的密度约为 2.33g/cm³，重量较轻，20mm、30mm光斑的镜片通常会采取削边，打薄减小整体的重量和惯量，有助于保证振镜的高强度摆动速度。硅还具有硬度高和导热性好的物理性质，高硬度能够保持良好的形态稳定，不易产生划痕和磨损，可长期维持镜片的光学表面质量。导热性好使得镜片在高功率应用中，可避免因热量积聚而导致的光学性能下降，确保振镜系统稳定运行，配合其镀的膜，在1064nm波段下可以抗2000W以下的激光。

硅镜片的制作成本低，加工工艺一般采用CNC精密加工＋表面镀金，以5-10美元/cm² 的成本实现高性价比，应用场景一般有激光打标，精密加工，激光清洗，和3D打印。

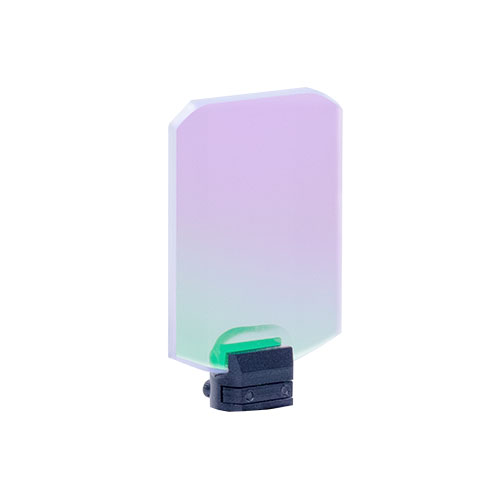

二、石英（Quartz）振镜镜片

石英镜片的密度约为 2.20g/cm³，重量相比硅较重，20mm、30mm光斑的石英镜片通常也会采取削边的方式来减小整体的重量和惯量，有助于保证振镜的高强度摆动速度。石英的热稳定性好，热稳定系数极小（0.55×10⁻⁶/℃），温漂小（20℃-300℃），能在温度变化较大的环境中保持稳定的光学性能，但导热系数相对来说较小，在高功率焊接中，往往采用风冷的方式降温，可有效减少因温度变化导致的镜片变形和光路偏差，确保振镜系统工作稳定。石英覆盖紫外到近红外的波段，尤其在 190-3500nm 范围内透光率超 90%。

硅镜片的制作成本较高，加工工艺一般采用金刚石切割 + 离子束抛光的方式，成本大约在20-50美元/cm²，应用场景一般有眼科OCT，共聚焦显微镜，半导体检测，和高功率的激光焊接。

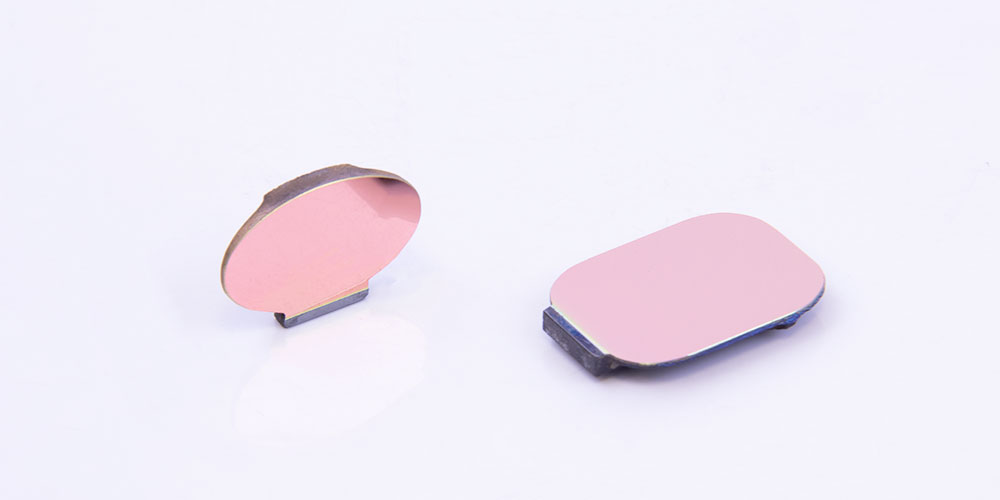

三、碳化硅（Silicon carbide）振镜镜片

碳化硅镜片具有极高的硬度，莫氏硬度可达9.5左右，其强度也非常高，通常>300MPa 。这使得碳化硅镜片具有出色的耐磨性和抗冲击性，能够在恶劣的工作环境中保持镜片的完整性。碳化硅镜片实际使用时，背面通常会加工成蜂窝状，进一步减轻了重量，便于镜片的安装和使用，也有利于振镜实现高速扫描。其热学性能与硅材料相近，在温度变化时，能够保持较好的尺寸稳定性。

碳化硅镜片的制作成本高，是硅镜片的10倍，制作工艺一般是反应烧结(RB)+化学气相沉积(CVD)为主,后续还要经过精密磨削，化学刻蚀和离子束抛光，最终面形精度达到 λ/100，表面粗糙度达到Ra<0.5nm。应用场景有共振电机，高速振镜太阳能划片，医疗设备中的激光扫描系统。

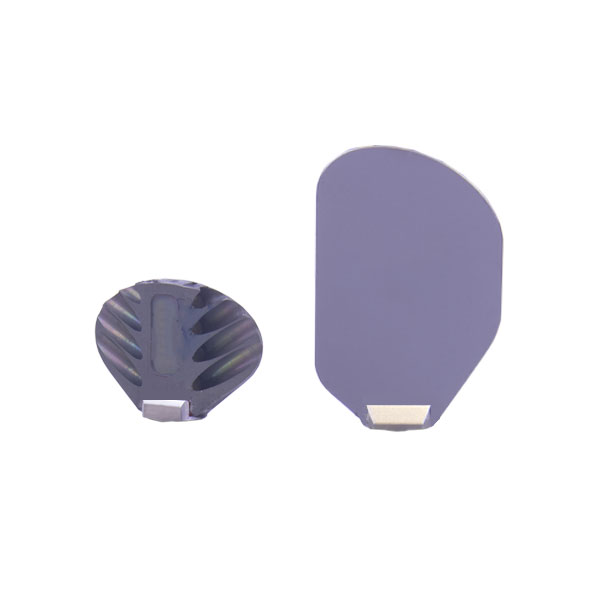

四、铍（beryllium）振镜镜片

铍的密度最低（1.848 g/cm³），是已知最轻量的且同时具备高刚度的金属材料，实际使用过程中背面通常也会加工成蜂窝状，进一步减轻了重量。抗弯强度极高，这使得铍镜片在高速振动过程中能够保持良好的形状稳定性，减少因镜片变形导致的激光扫描误差。铍需镀镍 + 介质膜组合以提升反射率，但长期使用中镀层易受激光破坏。

铍镜片的制作成本极高，铍的高成本源于材料稀缺性（全球年产量仅约 200 吨）和毒性处理费用，其加工工艺为真空熔炼 + 表面镀镍，纯铍金属有一定生物毒性，在加工和使用过程中需要严格的防护措施和专业的处理流程，以确保操作人员的安全和环境不受污染。应用场景有如 CRS 系列共振扫描振镜，铍镜片使谐振频率达 12000Hz，扫描速度比碳化硅快 30%。

振镜镜片不同类型对比

总结与应用

振镜镜片作为激光扫描系统的核心光学元件，其材料选择直接决定了系统的精度、速度与稳定性。

• 硅振镜镜片 以轻量、良好导热性和低成本，在通用打标和清洗等场景中应用广泛。

• 石英振镜镜片 具备出色的透光率和热稳定性，适合高功率焊接及精密检测。

• 碳化硅振镜镜片 兼具高硬度和轻量化设计，能满足高速与高可靠性的应用需求。

• 铍振镜镜片 则凭借极轻的重量与高刚度，在超高速扫描振镜中展现独特优势，但其成本与安全性限制了普及。




在实际应用中，不同的激光工艺（如激光焊接、雕刻、切割、打标、清洗、3D打印）对振镜镜片的性能要求差异显著。选择合适的镜片材料，需要综合考虑 光学性能、机械强度、热学特性与成本 等因素，才能保证系统在特定场景下达到最佳表现。

思特光学长期专注于激光振镜研发与制造，凭借丰富的材料应用经验和精密加工能力，为客户提供 高精度、高稳定性、高性价比 的振镜镜片解决方案，满足从通用激光加工到高端科研检测的多样化需求。

如果您正在寻找可靠的激光振镜或需要定制化解决方案，欢迎联系思特光学获取更多支持。
