振镜电机技术详解 - 光电与光栅技术对比与应用

振镜电机是一种广泛应用于激光扫描系统中的高精度控制装置,在激光应用中,利用反射镜技术,通过旋转和调节振镜电机上镜子的角度,在工作区域内实现激光束的方向控制。广泛用于激光打标、医疗影像、3D打印等领域。根据结构与反馈原理不同,振镜电机主要分为光电振镜电机与光栅振镜电机。本文将为您详细解析两种振镜电机的技术特点、应用场景及选型建议。


一、光电振镜电机技术原理

光电振镜电机是一种高精度角度控制装置,主要由动磁转子、线圈定子和光电位置传感器组成。其核心工作原理基于通电线圈驱动转子转动,光电位置传感器实时反馈转子转动的角度,并通过驱动控制电路形成闭环控制。

工作原理

  1. 电磁驱动机制

    定子中的驱动线圈接入电流产生安培力,驱动转子带动振镜镜片在有限角度内高速往复运动。

  2. 光电位置反馈
    借助硅光电池检测转子位置,通过硅光电池检测转子位置。例如,遮光部件随转子转动时,硅光电池受光面积变化,产生与角度成比例的电信号,反馈至控制器以校准位置。

技术特点

  • 精度与速度兼备,适合中高端应用

  • 结构紧凑,性价比高

  • 位置分辨率最高可达 <2 μrad

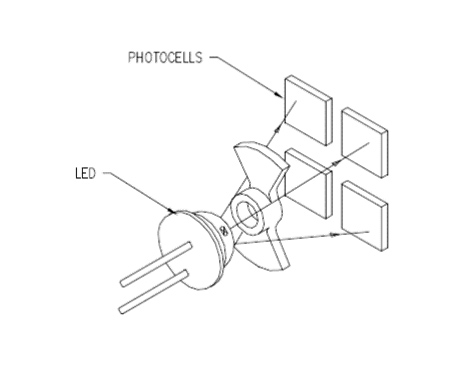

    光电传感器结构图

    光电传感器结构图


二、光栅振镜电机技术原理

光栅振镜电机通过光栅编码器实现高精度位置检测,结合数字驱动技术提升性能:

工作原理

  1. 光栅编码器:

采用光学衍射原理,通过刻制在玻璃或金属上的等间距光栅条纹,将光信号转换为电信号,分辨率可达纳米级。

  2. 闭环控制:

光栅编码器实时反馈转子角度,配合数字驱动板(如FPGA控制)实现微弧级定位精度,动态跟踪误差小于0.12ms。

  3. 结构优化:

思特光学自主设计的23bit光栅编码器与高密度线圈绕组结合,减小体积的同时提升响应速度,适合高速场景。

技术特点

  • 高精度与高分辨率: 光栅编码器直接测量角度位移,分辨率远高于光电位置传感器(可达纳米级角位移等效),定位精度更高。

  • 强抗干扰性: 数字信号传输和处理极大抑制了环境电磁干扰的影响,在恶劣电磁环境下也能稳定工作。

  • 低温漂: 光栅系统受温度影响更小。

  • 数字接口: 易于与数字控制系统集成。

  • 成本和技术门槛相对较高。

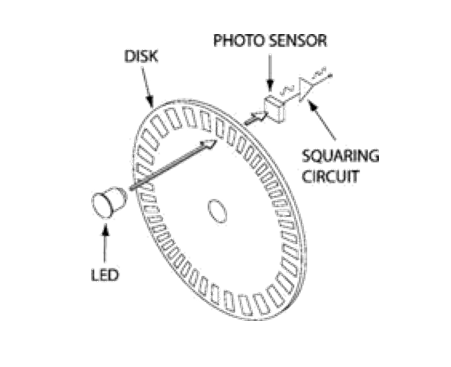

数字编码器结构

数字编码器结构



三、思特光学振镜电机分类

根据不同的技术路线,思特光学的振镜电机可分为以下类别:


1. 光电振镜电机(STGalvo和UltraGalvo系列)

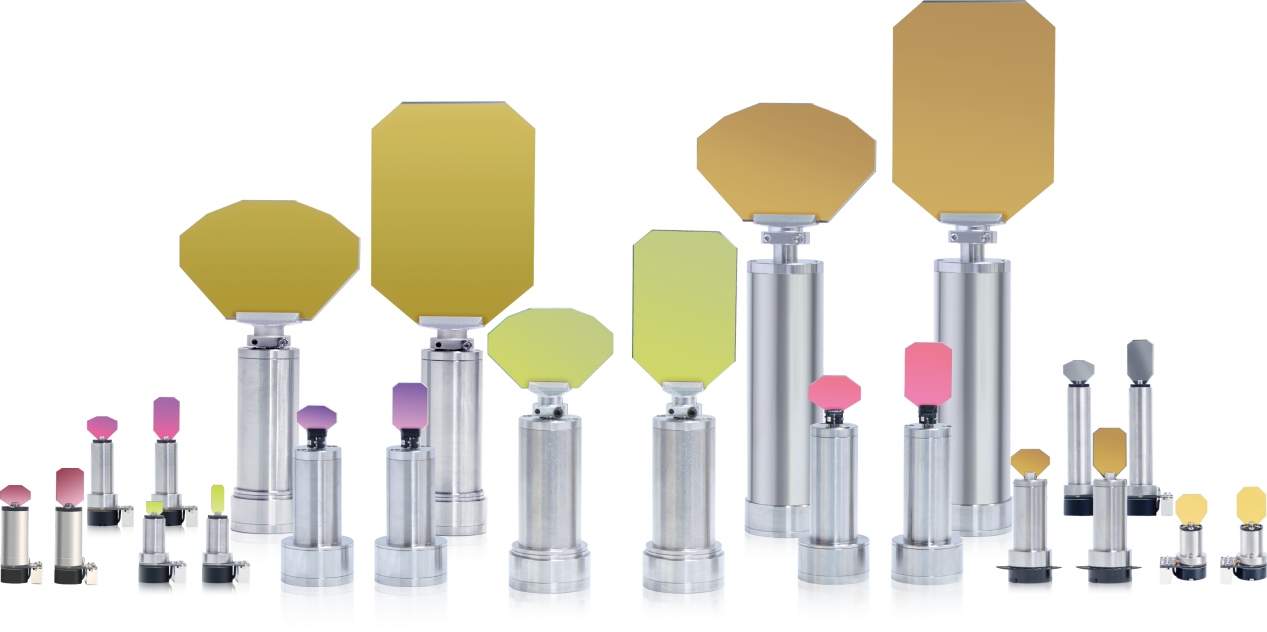

ST振镜电机

ST振镜电机

技术参数:

ST振镜电机

201

200

210

215218220231230240250260
入口光斑

Input Beam Aperture (mm)

3-7

<7

7

5-103-77-10
10-141420-3050-8050-120
转动惯量

Moment Of Inertia(g•cm2)

0.01

0.013

0.018

0.0280.0240.126
0.670.782.07314.340.47
转矩常数

Torque Constant(N•mm/A)

0.9

1.2

2.7

3.63.06.011.113.12070.886
线圈电阻

Coil Resistance(Ω)

2.0

2.1

3.6

2.12.72.81.271.12
1.11.30.6
线圈电感

Coil Inductance(µH)

25

25

70

70120180171150240600290
最大连续电流

Maximum Continuous Current(A)

1.2

1.2

1.55

3.52.53.53.53.54710
峰值电流

Peak Current(A)

6

6

8

1510151010121518
上升时间

Rise Time(ms)

0.2

0.1

0.13

0.130.150.150.250.250.350.81.0
重量

Weight(g)

12

13

18

2550502002303204201040

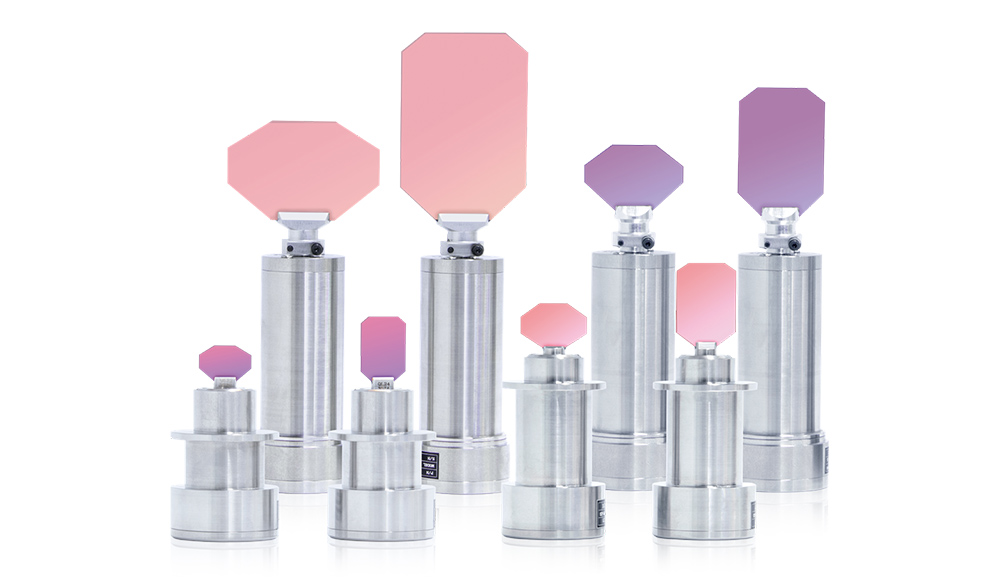

UltraGalvo振镜电机

UltraGalvo振镜电机

技术参数:

UltraGalvo振镜电机

                 S

                 M

                 L

入口光斑

Input Beam Aperture (mm)

10

14

20-30

转动惯量

Moment Of Inertia(g•cm²)

0.34

1.2

5.1

转矩常数

Torque Constant(N•mm/A)

7.5

15

24

线圈电阻

Coil Resistance(Ω)

2.7

2.6

1.58

线圈电感

Coil Inductance(µH)

165

275

300

最大连续电流

Maximum Continuous Current(A)

2.5

3.5

5

峰值电流

Peak Current(A)

10

10

10

上升时间

Rise Time(ms)

0.18

0.3

0.7

质量

Weight(g)

220

300

400


2. 光栅振镜电机(ExtraGalvo系列)

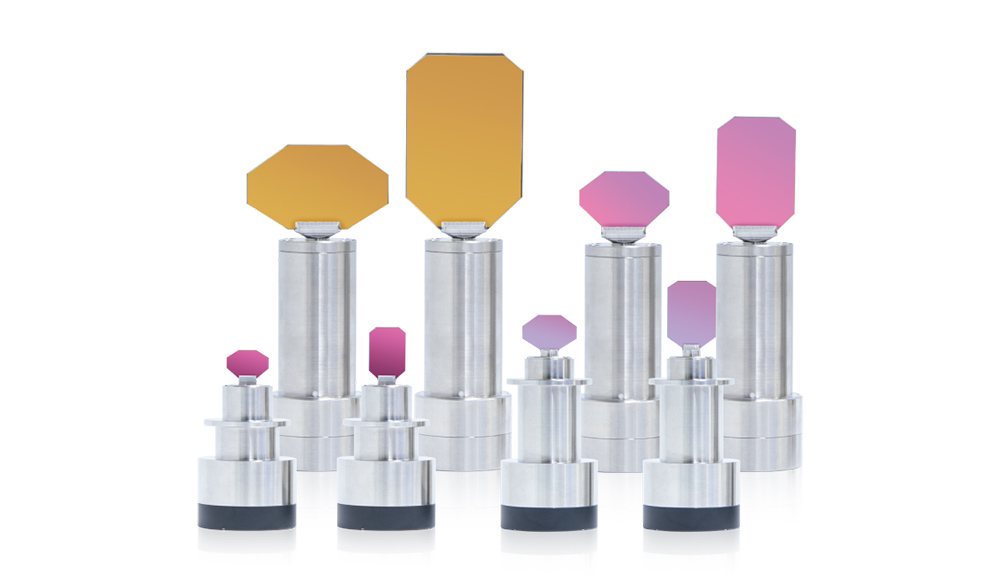

ExtraGalvo 振镜电机

ExtraGalvo 振镜电机

技术参数:

ExtraGalvo 振镜电机

          S

          M

          L

入口光斑

Input Beam Aperture (mm)

10

14

20-30

转动惯量

Moment Of Inertia(g•cm2)

0.6

1.5

7.2

转矩常数

Torque Constant(N•mm/A)

7.5

15

24

线圈电阻

Coil Resistance(Ω)

2.7

2.6

1.58

线圈电感

Coil Inductance(µH)

155

275

385

最大连续电流

Maximum Continuous Current(A)

2.5

3.5

5

峰值电流

Peak Current(A)

10

10

10

上升时间

Rise Time(ms)

0.2

0.3

0.7

质量

Weight(g)

220

300

400

四、应用领域

各类振镜电机的应用领域,不同技术类型和尺寸的振镜电机,因其性能特点和负载能力差异,适用于不同的应用场景:



1、 ST系列光电振镜电机的应用领域 (3mm, 5mm, 7mm, 10mm):

        其中ST系列的ST200,ST210,ST218,ST220电机广泛应用于眼科OCT成像,共聚焦显微镜,医疗手具和激光投影上。






眼科OCT设备

激光投影设备

眼科OCT设备   激光投影设备

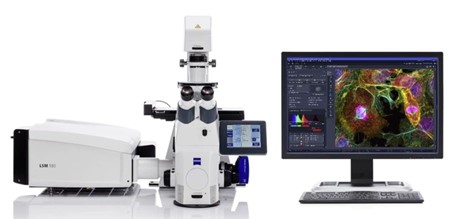

共聚焦显微镜

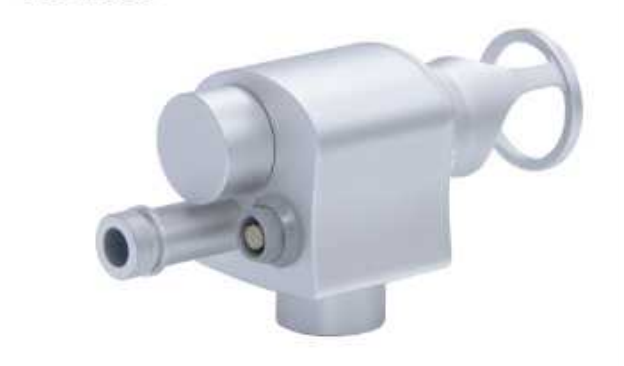

医疗美容点阵系统

共聚焦显微镜

医疗美容点阵系统





2、Ultragalvo系列光电振镜电机的应用领域 (10mm, 14mm, 20mm, 30mm):

        Ultragalvo系列的电机广泛应用于通用打标,FPC和薄膜切割,硅片的划线和开槽和激光清洗上。

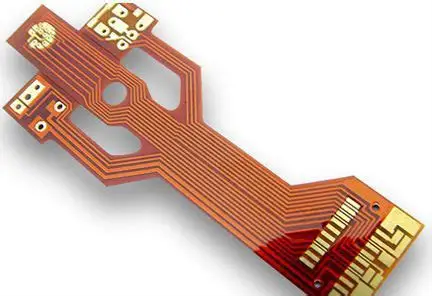

FPC切割

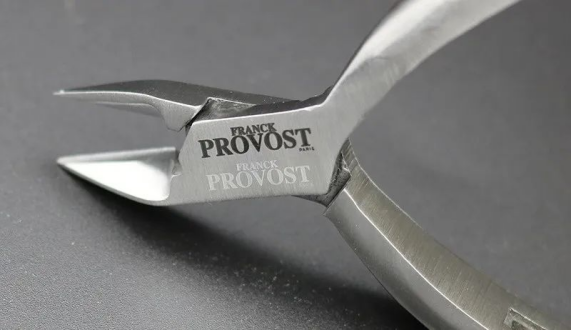

金属面打标

FPC切割   金属面打标

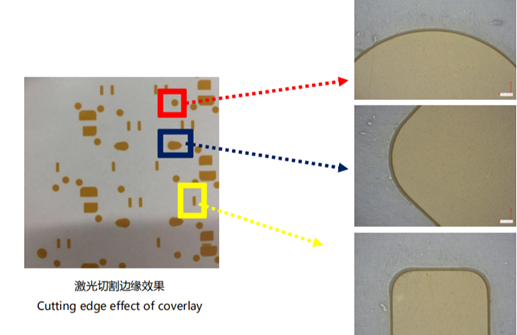

薄膜切割

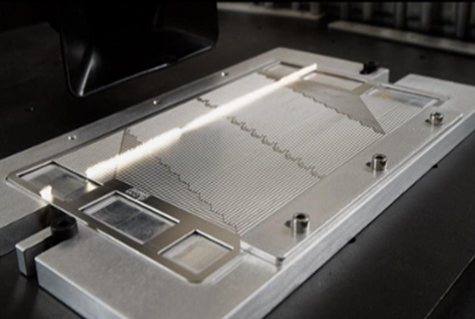

激光清洗

薄膜切割

激光清洗




3、Extragalvo系列光栅振镜电机的应用领域 (10mm,14mm, 20mm, 30mm):

     Extragalvo系列的电机广泛应用于锂电池极耳焊接,精密钻孔,增材制造(3D打印),检测与测量。

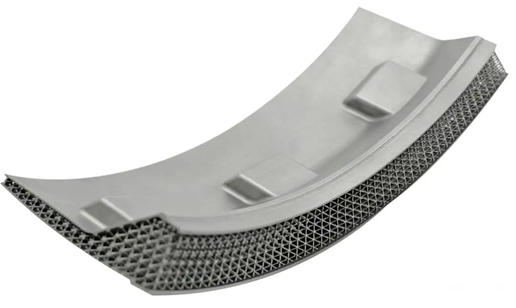

3d打印

玻璃钻孔

3D 打印  玻璃钻孔



五、总结概述

振镜电机作为激光精密加工的核心执行部件,其技术发展正朝着更高速度、更高精度、更强抗干扰性和数字化、智能化方向发展。思特光学凭借在光电振镜电机的深度优化和在光栅振镜电机领域(特别是自研光栅编码器和数字驱动板)的突破性成就,成功覆盖了从通用打标到高端精密微加工、新能源焊接、3D打印等广阔的应用领域,成为国产高端振镜的领军企业。光电与光栅技术路线的并存,为不同性能需求和成本敏感度的应用提供了多样化的选择。随着激光技术在制造业的持续渗透和新应用场景的不断涌现,高性能振镜电机的重要性将愈发凸显。
