光学编码器：激光振镜系统的精密控制核心

在激光加工行业，实现微米级甚至亚微米级精度已不再是选择，而是硬性要求。无论是激光打标、微焊接、半导体光刻，还是精密微加工，激光束都必须准确无误地落在目标位置。而支撑这一能力的关键技术，就是光学编码器（Optical Encoder）。

什么是光学编码器？

光学编码器是一种利用光源、编码刻度和光电探测器来测量运动部件位置、角度、速度或方向的装置。它通过将机械运动转化为电子信号，使激光系统能够实现微米级甚至纳米级的精度控制。可以说，光学编码器是激光系统的“眼睛”，实时监控并反馈运动情况。

光学编码器的工作原理

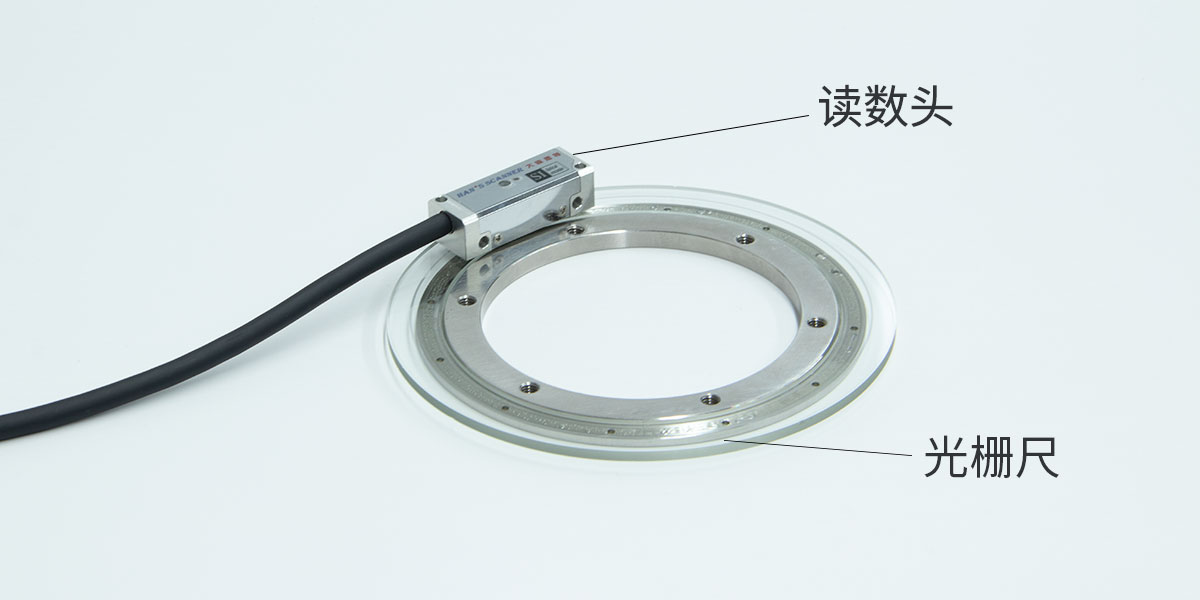

典型的光学编码器由以下几个部分组成：

• 光源（LED 或激光二极管）

• 带有编码图案的旋转盘或线性光栅

• 光电探测器（捕捉光线变化）

• 信号处理电子元件（将信号转化为控制系统可识别的数据）

当电机轴或工作台运动时，编码图案会调制光线，产生数字信号。控制系统对这些信号进行解析，从而实现实时位置与速度反馈。

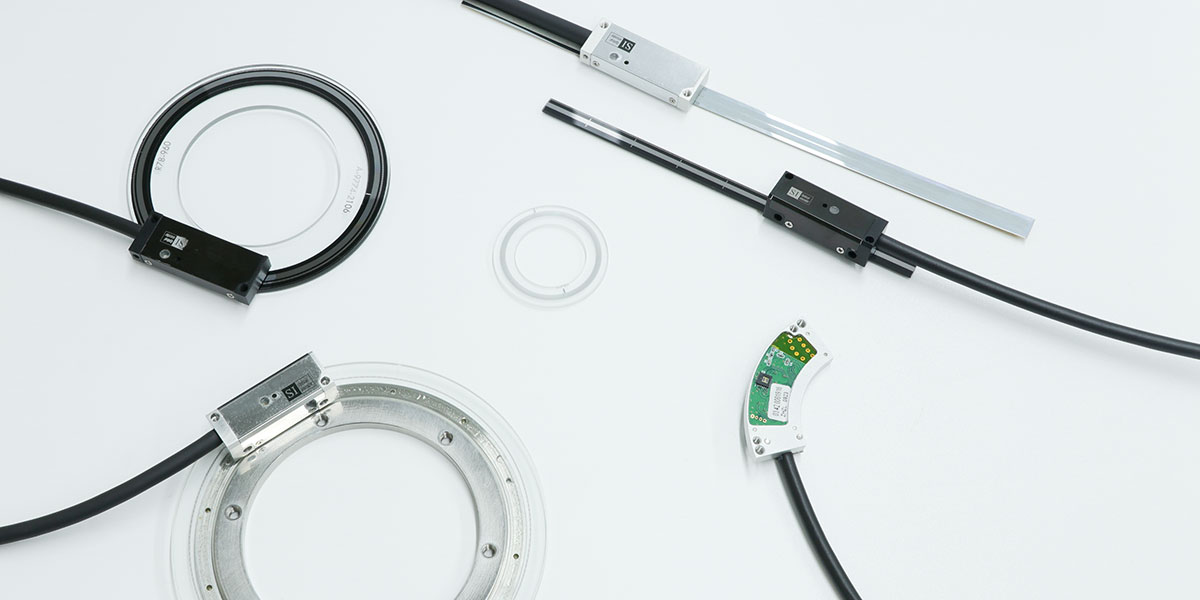

激光振镜系统中的光学编码器类型

• 旋转编码器（Rotary Encoder）：集成在振镜电机中，用于监控反射镜角度，保证扫描路径精准。

• 线性编码器（Linear Encoder）：应用于高精度直线运动平台，例如激光切割、光刻和半导体制造。

• 增量式编码器（Incremental Encoder）：通过脉冲序列反馈相对位移，适用于高速激光扫描。

• 绝对式编码器（Absolute Encoder）：提供绝对位置值，即使断电后也能保持精度。




光学编码器的行业应用

激光打标与雕刻：确保文字、条码、LOGO精准落位。

激光切割与焊接：通过工作台上的编码器实现平滑切割与一致焊缝。

增材制造（3D 打印）：保证层与层之间对齐，确保零件质量。

半导体与 PCB 制造：实现纳米级晶圆与电路板定位。

激光投影与微加工：依靠编码器反馈避免光束失真。

为什么光学编码器至关重要？

高分辨率与高精度 —— 满足先进制造工艺需求。

实时反馈 —— 确保光束在高速振镜中依然稳定。

非接触式测量 —— 降低机械磨损和长期漂移。

广泛适用性 —— 从紧凑型振镜扫描头到大型 CNC 平台均可应用。

光学编码器是现代激光振镜系统的精密控制核心。无论是用于紧凑型扫描头，还是用于高端半导体制造平台，它都能保证每一束激光精准、稳定、可靠。在思特光学，我们提供搭载高性能光学编码器的先进激光扫描解决方案，帮助客户在激光打标、焊接、切割和半导体加工等领域实现无与伦比的精度与效率。
