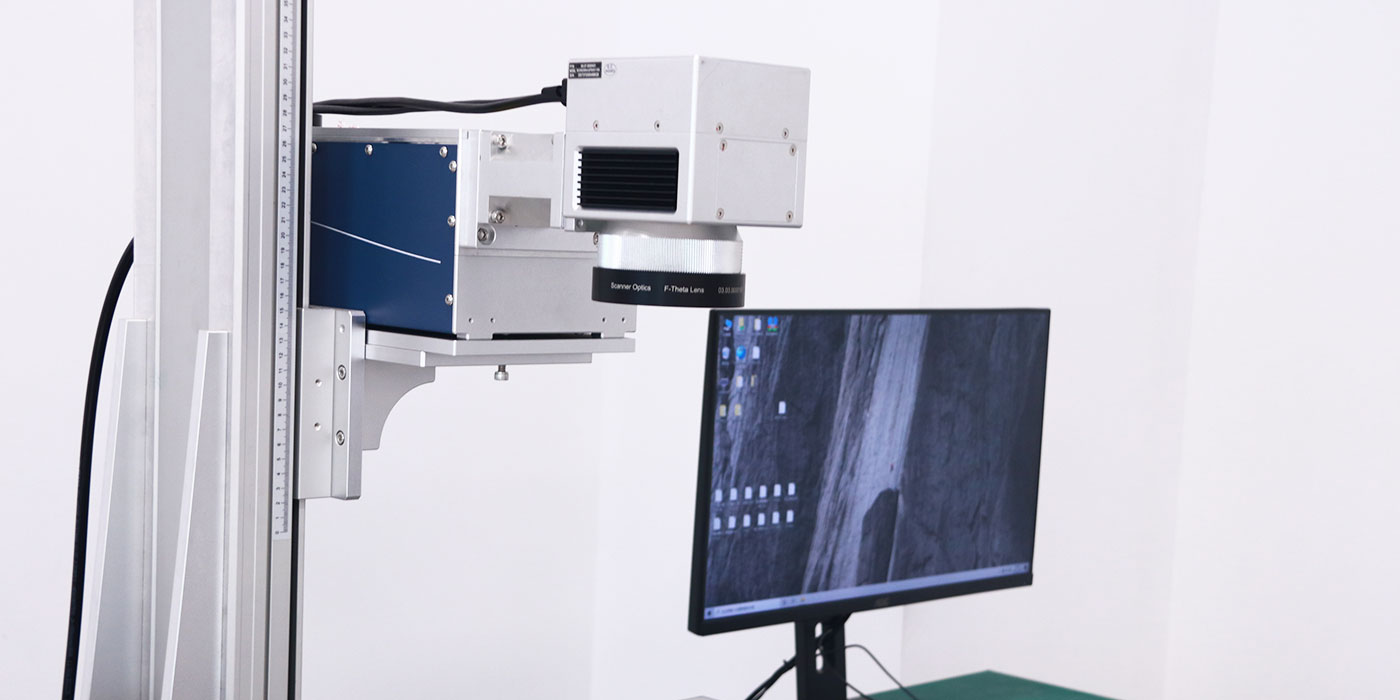

在振镜扫描系统中，F-Theta场镜是决定扫描精度、光斑质量以及加工效率的关键光学元件之一。无论系统用于激光打标、雕刻、焊接、清洗还是微加工，选择合适的扫描场镜都会直接影响最终的加工性能。
与普通聚焦透镜不同，F-Theta场镜是专门为振镜扫描系统设计的。在典型的激光扫描头中，振镜由高速电机驱动，场镜则用于建立振镜偏转角与工作平面上光斑位置之间的对应关系。

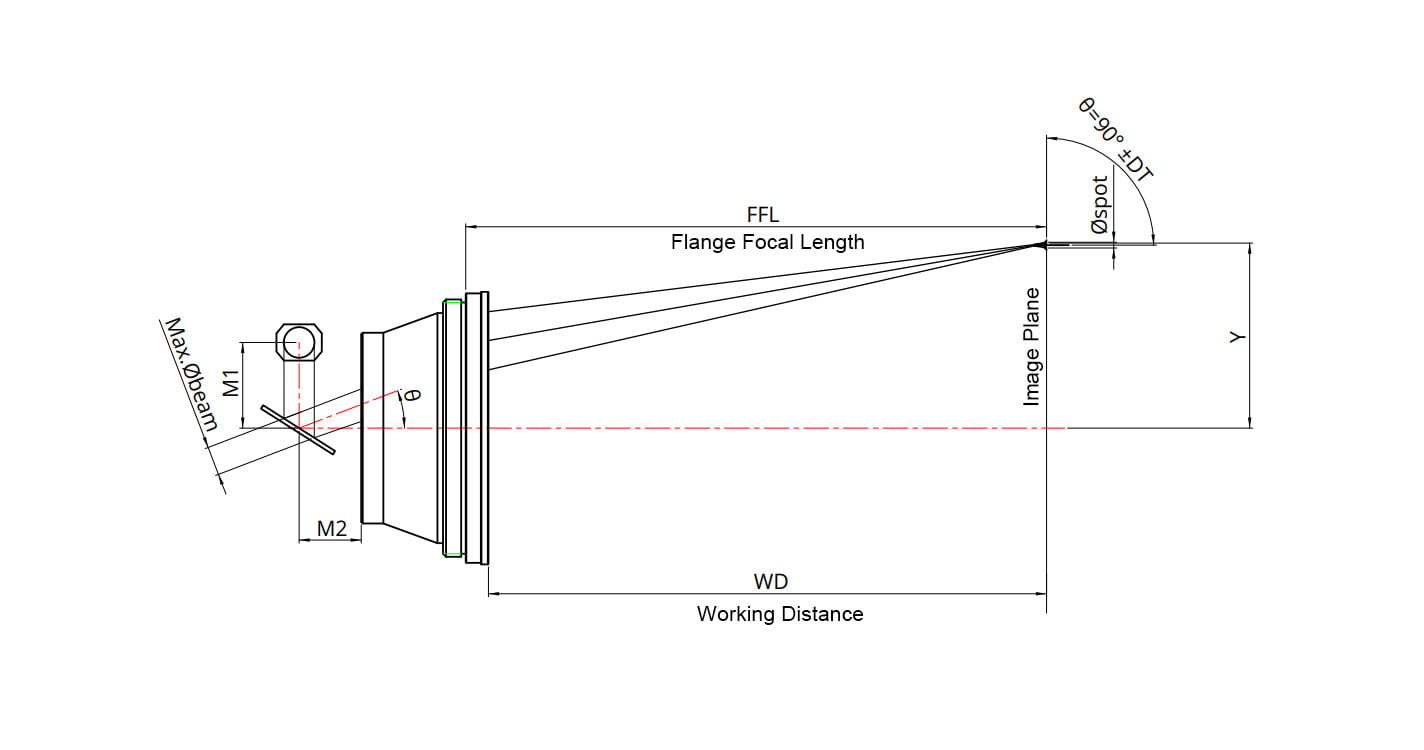

其基本关系为 y = f × θ，其中 y 表示光斑位置，f 表示焦距，θ 表示振镜偏转角。由于这种近似线性关系，激光可以在工件表面实现均匀扫描，从而保证加工一致性。
从光学设计角度来看，F-Theta场镜与传统成像镜头存在明显差异。普通透镜遵循正切关系，在扫描应用中容易产生畸变，而F-Theta场镜通过引入受控畸变补偿，使扫描位置与振镜角度保持线性关系。
这种设计能够实现平坦焦面，同时控制光斑在整个扫描范围内的均匀性，从而保证在高速扫描条件下仍具备稳定的加工精度。这也是F-Theta场镜在工业激光系统中不可替代的重要原因。

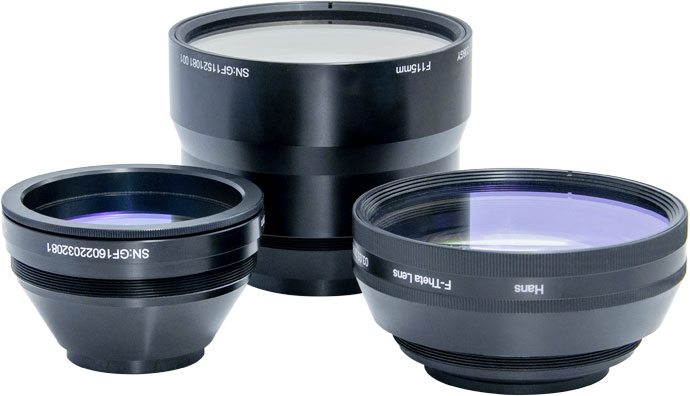

在实际应用中，F-Theta场镜可以根据结构和波长进行分类。
从结构上看，有单片结构和多片复合结构。多片结构在像差控制和光斑均匀性方面表现更好，通常用于大幅面或高精度加工场景。
从波长角度来看，不同激光器需要匹配不同设计的场镜，例如355 nm紫外激光、532 nm绿光激光、1064 nm光纤激光以及10.6 μm的CO₂激光系统。波长匹配对于透过率、光束质量以及长期稳定性至关重要。
在所有选型参数中，焦距是影响最大的因素之一。一般来说，焦距越大，扫描范围也越大，因此更适合大尺寸加工。
但与此同时，焦距增加也会带来光斑变大、能量密度下降以及边缘畸变增加等问题，从而影响加工精度。因此，在实际选型中，需要在加工幅面与精度之间进行合理平衡。
光斑尺寸是影响加工质量的核心因素之一。根据关系式 d = 2fλ / D，可以看出焦距越大或波长越长，都会导致光斑增大，而增加入射光束直径则有助于减小光斑尺寸。
由于激光功率密度与光斑直径的平方成反比，光斑的细微变化都会对加工效果产生明显影响。这也是为什么在大幅面加工中，通常需要更高激光功率来维持加工深度和效果。
在振镜系统中，入瞳匹配是一个非常关键但容易被忽视的因素。场镜的入瞳应与振镜输出光束直径相匹配。
如果光束直径过大，在进入镜头时会发生裁剪，从而导致扫描边缘能量下降，出现打标深度不一致的问题。通常建议将入射光束直径控制在入瞳的50%到75%之间，以获得更均匀的能量分布。
工作距离是指场镜到加工面的距离。在大幅面加工中，长焦距场镜通常对应更长的工作距离，这会对设备结构提出更高要求。
例如，需要考虑Z轴行程是否足够、扫描头安装空间是否合理，以及工件高度是否匹配。如果这些因素在设计阶段没有考虑充分，可能会导致设备无法达到正确的焦点位置。
在实际选型过程中，首先需要确保场镜的工作波长与激光器完全匹配。其次，根据加工幅面选择合适的焦距，通常可以参考扫描范围约等于焦距的0.7倍这一经验关系。
同时，还需要确保振镜口径与场镜入瞳匹配，以避免光束裁剪问题。对于大多数工业应用，标准F-Theta场镜已经能够满足需求，而对于高精度加工，则可以考虑远心设计。
在材料选择方面，K9玻璃适用于成本敏感型应用，熔融石英更适合中高功率系统，而CO₂激光系统通常使用ZnSe材料。此外，还需要确认镜头的机械接口是否与设备匹配，必要时通过转接环进行安装。
总体来看，F-Theta场镜的选型是一个多参数综合权衡的过程，需要同时考虑扫描范围、光斑尺寸以及系统匹配等多个因素。
合理的选型不仅能够提升加工精度，还可以显著提高系统稳定性和生产效率，是构建高性能振镜激光系统的关键环节。
